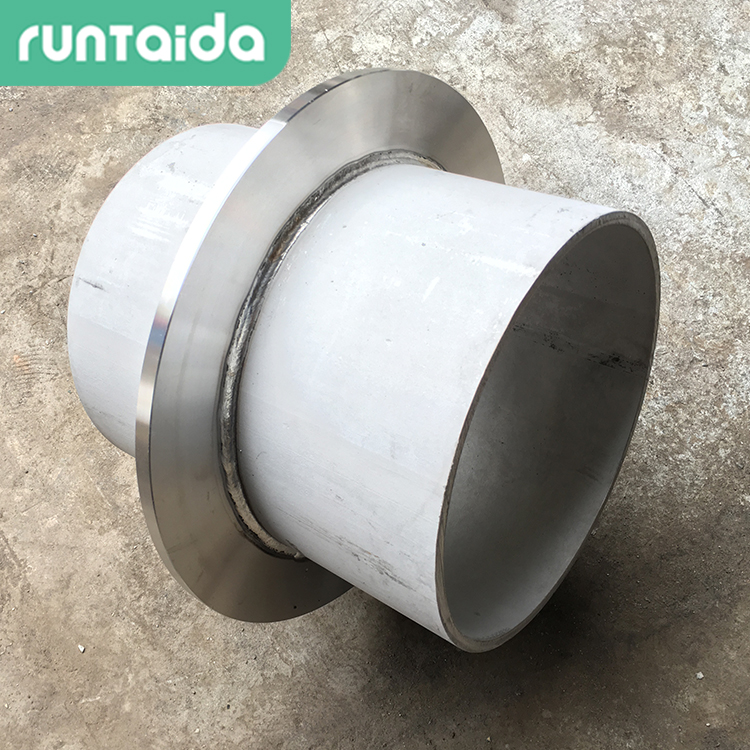

珠海金灣不銹鋼剛性防水套管

更新:2022-6-19 17:29:53??????點擊:
  • 品牌:???潤泰達
  • 型號:???02S404
  • 在線訂購
產品介紹



產品簡介:

  S312型剛性防水套管適用于管道穿墻處不受管道振動和伸縮的構(建)筑物,適用于管道穿墻處空間有限或管道安裝先于構(建)筑物或管道的更新改造。安裝完畢后不允許變形。

  剛性防水套管說明:

  1、剛性防水套管,適用于鑄鐵管,也適用于非金屬管,但應根據采用管材的管壁厚度修正有關尺寸。

  2、翼環及鋼套管加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。

  3、套管尺寸表內所列之材料重量為鋼套管(套管長度L值按200mm計算)及翼環之重量。鋼套管及翼環用A3材料制作,T42焊條焊接。

  4、套管穿墻處之墻壁,如遇非混凝土墻壁時應改用混凝土墻壁,其澆注混凝土范圍,Ⅱ型套管應比翼環直徑(D4)大200mm,而且必須將套管一次澆固于墻內。套管內的填料應緊密搗實。

  5、防水套管處的混凝土墻厚,應不小于200mm,否則應使墻壁一邊或兩邊加厚,加厚部分的直徑,最小應比翼環直徑(D4)大200mm。

  6、剛性防水套管多用油麻、石棉水泥填充,填充后緊密搗實。

  剛性防水套管安裝:

  1、在加工制作套管前認真熟悉圖紙并分析如何制作安裝預埋套管。

  2、給排水套管在制作時應注意,安裝后應管口與墻、梁、柱完成面相平。

  3、鋼套管須與止水翼環周邊滿焊。

  4、管道坡度應均勻,不得有倒坡,屋面出口處管道坡度應適當增大。

  5、檢查所有管件有無裂縫、有無砂眼、管壁是否厚薄均勻。

  6、管道在使用前應觀察外觀、灌水和外壁沖水逐根檢查有無裂縫、有無砂眼。

  7、檢查所有承插口是否到位、牢固、密實。

  8、管道安裝應按施工驗收規范設置支吊架。

  9、根據建筑平面圖,結構管面圖以及建筑立面圖,來確定套管的長度。再根據給排水平面圖和大樣圖,并參照標準圖集來制作。

  10、在制作防水套管時,翼環和套管厚度應符合規范要求,防水套管的翼環兩邊應雙面滿焊,且焊縫飽滿,平整,光滑,無夾渣,無氣泡,無裂紋等現象。焊好后,把焊渣清理干凈,再刷兩遍以上的防銹漆。在安裝時,套管兩端應用鋼筋三方以上夾緊固定牢固,并不得歪斜。


適用范圍

1 剛性防水套管,適用于鑄鐵管,也適用于非金屬管,但應根據采用管材的管壁厚度修正有關尺寸。

2、翼環及鋼套管加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。

3 、套管尺寸表內所列之材料重量為鋼套管(套管長度 L 值按 200mm 計算)及翼環之重量。鋼套管及翼環用 A3 材料制作, T42 焊條焊接。

4 、套管穿墻處之墻壁,如遇非混凝土墻壁時應改用混凝土墻壁,其澆注混凝土范圍, Ⅱ型套管應比翼環直徑( D4 )大 200mm ,而且必須將套管一次澆固于墻內。套管內的填料應緊密搗實。

5 、防水套管處的混凝土墻厚,應不小于 200mm ,否則應使墻壁一邊或兩邊加厚,加厚部分的直徑,最小應比翼環直徑( D4 )大 200mm

6剛性防水套管多用油麻、石棉水泥填充,填充后緊密搗實。

檢查標準

剛性防水套管對焊接要求及檢查標準,普通套管,多用焊接管制成,套管兩端應機械裁口(如,用無齒鋸等),對壁厚要求不嚴,管道穿越地下室等有防水要求的建筑物、構筑物時,設置的特殊制作的套管。常用剛性防水套管。剛性防水套管,需在套管外焊接止水環翼,對套管的壁厚、環翼的壁厚都有嚴格的要求

剛性防水套管工程使用的母材及焊接材料 使用前必須進行檢查 確認材料與材質證明相符 并且材質符合設計文件 相關工程標準時 方可使用.設計文件規定防水套管焊縫系數為 1 的工程 設計文件 相關工程標準或焊接作業指導書規定全部焊縫進行射線檢測或超聲檢測的工程 其所使用的母材及焊接材料應進行復驗。

DN

D1

D2

D3

D4

δ

C

重量
(kg)

鑄鐵管

球墨鑄鐵管

75

93

-

115

135

245

12

10

9.25

100

118

118

140

160

270

12

10

1O.89

150

169

170

190

220

330

16

12

21.12

200

220

220

240

270

380

16

12

25.91

250

271.6

274

295

325

435

16

12

31.17

300

322.8

326

377

380

500

16

12

37.40

350

374

378

400

435

555

20

16

50.66

400

425.6

429

450

485

605

20

16

56.45

450

476.8

-

500

535

655

20

16

62.24

500

528

532

555

595

735

22

18

81.94

600

630.8

635

660

700

840

22

18

96.27

700

733

738

760

805

945

26

20

126.1

800

836

842

865

910

1050

26

20

142.4

900

939

945

970

1020

1160

28

20

175.3

1000

1041

1048

1075

1125

1265

28

20

193.3

1100

1144

-

1170

1225

1365

30

24

229.4

1200

1246

1255

1280

1335

1475

30

24

250.0
