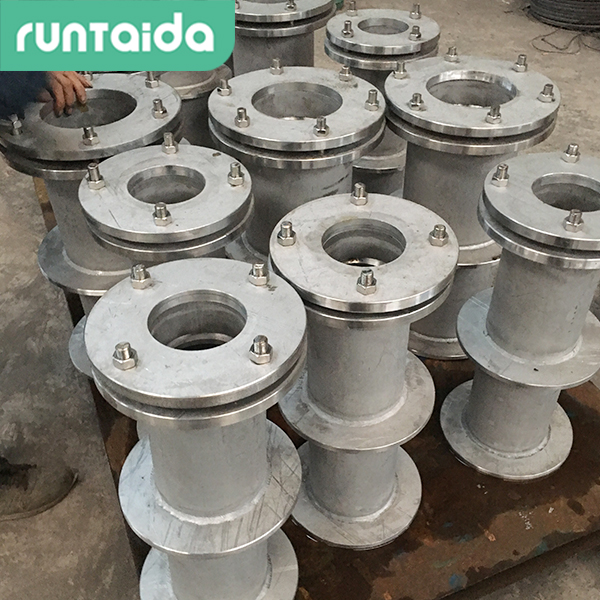

316不銹鋼柔性防水套管
- 品牌：???潤泰達
- 型號：???02S404
防水套管說明：
防水套管是按02S404國標圖集生產的。它的結構除了外部翼環，內部還有檔圈，法蘭內絲，橡膠密封圈等。02s404防水套管一般用于穿過墻壁之處受有振動或有嚴密防水要求的構筑物。 02s404防水套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。02s404防水套管穿墻之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑（ D6 ）大 200mm ，而且必須將套管澆固與墻內。02s404防水套管穿管處之混凝土墻厚應不小于 300mm 否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑最小應比翼環直徑（ D6 ） 200mm。02s404防水套管的材料重量是按墻厚 L 值為 300mm 應另行計算。02s404防水套管部件焊接材料，用 A3 材料制作， T42 焊接。
我廠生產的防水套管是根據建筑科學研究院研制設計的S312、02S404標準圖集制造的。柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物；穿墻處之墻壁，如遇非混凝土?xí)r應改用混凝土墻壁，而且必須將套管一次凝固于墻內；防水套管施用于建筑、化工、鋼鐵、自來水、污水處理等單位。說明：
1、本圖尺寸均以毫米來計。2、柔性防水套管一般穿過墻壁之處受有振動或有嚴密防水要求的構筑物。
3、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。
4、套管穿墻之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑（D6）大200mm，而且必須將套管澆固與墻內。
5、穿管處之混凝土墻厚應不小于300mm否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑最小應比翼環直徑（D6）200mm。
6、套管的材料重量是按墻厚L值為300mm應另行計算。
7、套管部件焊接材料，用A3材料制作，T42焊接。
柔性防水套管質量要求
|
名稱 |
標準 |
|
橡膠密封圈的硬度、 |
HG/T3091：2000 |
|
金屬表面生銹處理 |
GB8923-88/標準中的ST3 |
